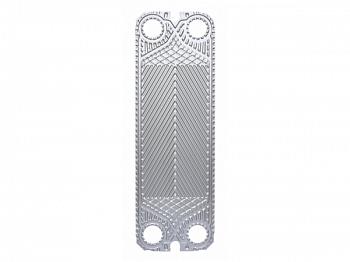

Пластина для теплообменников Ридан S14A AISI316 0.5 TL 0000

Пластина для теплообменников Ридан S14A AISI316 0.5 TL 0000

Код товара
11890
Производитель
Страна изготовления
Россия
В наличии
1 340 руб.
шт.
Доставка
Доставка по Москве и Московской области осуществляется курьерской службой в течение 1-2 дней.
Доставка в регионы России осуществляется транспортной компанией (Деловые Линии, ПЭК, Энергия, DHL, EMS.
Монтаж
По вопросам монтажа вы можете связаться с нашими специалистами по телефону 8 (499) 702-50-52 или отправить заявку по почте zakaz@eskvent.ru
При наличии планов помещений прикладывайте их, пожалуйста, к письму.
(0)

Описание:

Пластина S14A используется в теплообменниках Ридан НН 14 и предназначена для обеспечения процесса обмена тепла. Параметры элемента зависят от предназначения оборудования, его мощности и нагрузок. Срок службы пластины может достигать 15 лет.

Пластина S14 применяется для разделения жидкостных потоков. С двух сторон она имеет гофрированную поверхность, которая способствует турбулизации сред. Благодаря особому рифлению «елочкой» потоки равномерно распределяются по всей пластине.

Стоимость пластины зависит от следующих характеристик:


Толщина

Производитель предлагает пластины различной толщины – 0,4; 0,5; 0,6; 0,8 или 1 мм. Для определенного теплообменника этот параметр подбирается в соответствии с рабочим давлением и качеством жидкостной среды. Пластина для теплообменного аппарата имеет сечение 0,5 или 0,4мм. Изделие используется для среднего давления (до 1,6 МПа).

Материал
Долговечность и эффективность работы теплообменника зависят от материала изготовления пластин. Высокая температура и агрессивные вещества в жидкостных средах негативно влияют на стандартные сплавы.
Материал Российский аналог Тип среды
AISI304 08Х18Н10 Не агресивная: вода, пар, этиленгликоль, масло и т.п.
AISI316 08Х18Н10Т Не агресивная: вода, пар, этиленгликоль, масло и т.п.
Titan ВТ 1-0 Агрессивная: Кислоты, щелочи
SMO254 10Х17Н13М2Т Агрессивная: Морская вода, солевые растворы
Hastelloy ХН65МВ Агрессивная: Высокие температуры и давление

Тип рифления
Коэффициент теплообмена зависит от типа рифления. Пластины производятся с двумя видами рисунка:
  • ТК (мягкий), обеспечивает высокий напор, но уменьшает теплопередачу.
  • TL (жесткий), обеспечивает высокий уровень теплообмена, но снижает напор.
Жесткий тип рифления способствует турбулизации жидкостного потока, поэтому в таких пластинах меньше накипи.

Тип пластины
В зависимости от предназначения, пластины имеют открытые и закрытые отверстия. К основным типам пластин относятся:
  • Глухая (код 0000), без входных отверстий, используется для создания прослойки воздуха между прижимной плитой и пластиной;
  • Проходная (код 1234), с 4-мя открытыми портами для циркуляции двух сред;
  • Поворотная (код 1200), с заглушенными 3-им и 4-ым портами.
При сборке теплообменника первую и последнюю пластины устанавливают глухие, остальные – проходные.
Базовая единица шт
Производитель Ридан, Россия
Габаритные размеры, (мм) 954 х 360 х 0,5
Материал нержавеющая сталь
Ширина, мм 0,5
Толщина пластины, мм 0,5
Вес 0,6
Высота, (мм) 954
