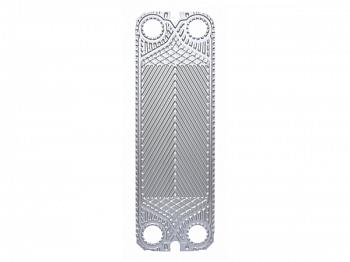

Пластина S04 используется в теплообменниках Ридан НН 04 и предназначена для обеспечения процесса обмена тепла. Параметры элемента зависят от предназначения оборудования, его мощности и нагрузок. Срок службы пластины может достигать 15 лет.

Пластина S04 применяется для разделения жидкостных потоков. С двух сторон она имеет гофрированную поверхность, которая способствует турбулизации сред. Благодаря особому рифлению «елочкой» потоки равномерно распределяются по всей пластине. Стоимость пластины зависит от следующих характеристик:


Производитель предлагает пластины различной толщины – 0,4; 0,5; 0,6; 0,8 или 1 мм. Для определенного теплообменника этот параметр подбирается в соответствии с рабочим давлением и качеством жидкостной среды. Пластина для теплообменного аппарата имеет сечение 0,5 или 0,4мм. Изделие используется для среднего давления (до 1,6 МПа).

Долговечность и эффективность работы теплообменника зависят от материала изготовления пластин. Высокая температура и агрессивные вещества в жидкостных средах негативно влияют на стандартные сплавы.

Материал	Российский аналог	Тип среды
AISI304	08Х18Н10	Не агресивная: вода, пар, этиленгликоль, масло и т.п.
AISI316	08Х18Н10Т	Не агресивная: вода, пар, этиленгликоль, масло и т.п.
Titan	ВТ 1-0	Агрессивная: Кислоты, щелочи
SMO254	10Х17Н13М2Т	Агрессивная: Морская вода, солевые растворы
Hastelloy	ХН65МВ	Агрессивная: Высокие температуры и давление

Коэффициент теплообмена зависит от типа рифления. Пластины производятся с двумя видами рисунка:

• ТК (мягкий), обеспечивает высокий напор, но уменьшает теплопередачу.
• TL (жесткий), обеспечивает высокий уровень теплообмена, но снижает напор.

Жесткий тип рифления способствует турбулизации жидкостного потока, поэтому в таких пластинах меньше накипи.

В зависимости от предназначения, пластины имеют открытые и закрытые отверстия. К основным типам пластин относятся:

• Глухая (код 0000), без входных отверстий, используется для создания прослойки воздуха между прижимной плитой и пластиной;
• Проходная (код 1234), с 4-мя открытыми портами для циркуляции двух сред;
• Поворотная (код 1200), с заглушенными 3-им и 4-ым портами.

При сборке теплообменника первую и последнюю пластины устанавливают глухие, остальные – проходные.
