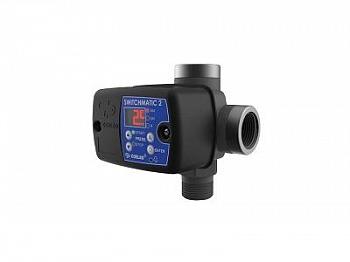

Электронный блок SWITCHMATIC 2 KIT представляет собой электронное реле давления встроенный в трехходовой фитинг с цифровым манометром. Может управлять запуском и остановом однофазных электронасосов до 3 л.с. (2,2 кВт). Пороги давления включения и отключения можно легко и точно установить с помощью удобной панели управления. Электроподключение осуществляется идентично обычному электромеханическому реле давления.
Имеется возможность работы в каскаде из двух устройств (управление подавлению, чередование работы в станциях из двух насосов. Режим работы MASTER -SLAVE. Легко заменяет традиционное реле давления.
Может работать как дифференциальное реле давления или как инвертированное реле давления.
Устройство контролирует и управляет перегрузкой по току, защитой от сухого хода насоса и защитой от быстрого повторного запуска.
Особенности и преимущества:
- Электронное реле давления, встроенное в 3-х ходовой фитинг.
-
Встроенный обратный клапан.
-
Функция ART (Automatic Reset Test – проверка автоматического перезапуска). Если устройство было остановлено из-за срабатывания системы защиты от сухого хода, ART пытается подключить насос с запрограммированный периодичностью, т.к. водоснабжение могло быть восстановлено.
-
Спящий режим с низким энергопотреблением.
-
Встроенный датчик давления.
-
Встроенный манометр с мгновенным показом в барах и пси.
-
Удобная панель управления с 3-значным дисплеем, светодиодной подсветкой и кнопками.
-
Защита от сухого хода по току.
-
Сигнал тревоги быстрого цикла: когда гидропневматический бак потерял воздух, что приводит к частым пускам и остановкам. При этом выдается сигнал тревоги, активируется и задерживается запуск.
-
Сигнал защиты по перегрузке.
-
Ручной запуск.
-
Режимы работы: дифференциальный, обратный и синхронизированный.
-
Расширенное меню с дополнительными настройками.
Технические характеристики:
- Электропитание: 1х230 В / 50 Гц.
-
Макс. ток: 16 А.
-
Макс. мощность электродвигателя: 2,2 кВт (3 л.с.).
-
Давление пуска (cut-in):0.5 – 7 бар.
-
Давление остановки (cut-out): 1 – 8 бар.
-
Макс. дифференциал: 7,5 бар.
-
Мин. дифференциал: 0.5 – 1,5 бар.
-
Заводские установки (cut-in/ cut-out): 3/4 бар.
-
Степень защиты: IP55
-
Макс. температура жидкости: +40 °С.
-
Макс. температура окружающей среды: +50 °С.
-
Вес Нетто (без кабеля): 0,6 кг.
Размер присоединения:
- Вход: G1/4” M.
- Выход: G 1” F.
- Выход на гидробак: G 1” F.
Подходит для поверхностных, колодезных, скважинных насосов.
