Циркуляционные системы питьевого водоснабжения, для применения в промышленности и оборудовании для зданий и сооружений.

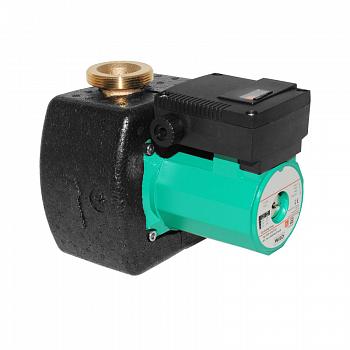

Данный циркуляционный насос предусмотрен только для перекачивания питьевой воды.

• Допустимый диапазон температур
  • TOP-Z 20/4 и TOP-Z 25/6 питьевая вода до 3,21 ммоль/л (18 °dH): макс. +65 °C, кратковременно (2 ч) до +80 °C
  • начиная с TOP-Z 25/10 питьевая вода до 3,57 ммоль/л (20 °dH): макс. +80 °C, кратковременно (2 ч) до +110 °C
• Подключение к сети:
  • 1~230 В, 50 Гц (в зависимости от типа)
  • 3~230 В, 50 Гц (штекер переключения опционально)
  • трехфазная сеть, 400 В, 50 Гц
• Класс защиты IP X4D
• Резьбовое‐ или фланцевое соединение (в зависимости от типа) Rp ¾ до DN 80
• Макс. рабочее давление при стандартном исполнении: 6/10 бар или 6 бар (специальное исполнение: 10 бар или 16 бар)

Режимы работы

• Переключение ступеней частоты вращения

Ручное управление

• Настройка ступеней частоты вращения: 3 ступени частоты вращения

Автоматическое управление

• Внутренняя защита от недопустимо высоких температур обмотки (только для насосов с P₂ < 180 Вт, опционально для всех типов с прибором управления SK 602N и SK 622N).

Сигнализация и индикация

• Защитный контакт обмотки (WSK, беспотенциальный нормальнозамкнутый контакт) (только для насосов с P₂ ≥ 180 Вт)
• Контрольная лампа направления вращения (только для 3~насосов)

Оснащение

• Для насосов с фланцевым соединением: исполнения фланца
  • Стандартное исполнение для насосов DN 40 - DN 65: комбинированный фланец PN 6/10 (фланец PN 16 согласно EN 1092-2) для ответных фланцев PN 6 и PN 16
  • Стандартное исполнение для насосов DN 80: фланец PN 6 (рассчитан для PN 16 согласно EN 1092-2) для ответного фланца PN 6,
  • Специальное исполнение для насосов DN 40 - DN 80: фланец PN 16 (согласно EN 1092-2) для ответного фланца PN 16,
• Подводка кабеля возможна с двух сторон (только для 1- и 3-фазных насосов с P₂ ≥180 Вт)
• Серийная теплоизоляция

• Корпус насоса: нержавеющая сталь/бронза/серый чугун (в зависимости от типа)
• Рабочее колесо: Синтетический материал
• Вал: нержавеющая сталь/керамика (в зависимости от типа)
• Подшипники: Графит, пропитанный синтетической смолой

• Насос
• Теплоизоляция корпуса
• Уплотнения для резьбового соединения
• Подкладные шайбы фланцевых болтов (при номинальных внутренних диаметрах для подсоединения DN 40 - DN 65)
• Инструкция по монтажу и эксплуатации

• Резьбовые соединения для резьбового подсоединения
• Компенсаторы
• Таймер Wilo-SK 601N
• Для насосов 3~400 В:
  • Штекер переключения 3~230 В, 50 Гц
  • Устройство отключения Wilo SK 602N/SK 622N для полной защиты электродвигателя
• Для насосов 1~230 В:
  • Устройство отключения Wilo SK 602N/SK 622N для полной защиты электродвигателя
