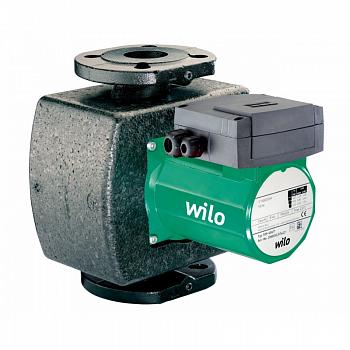

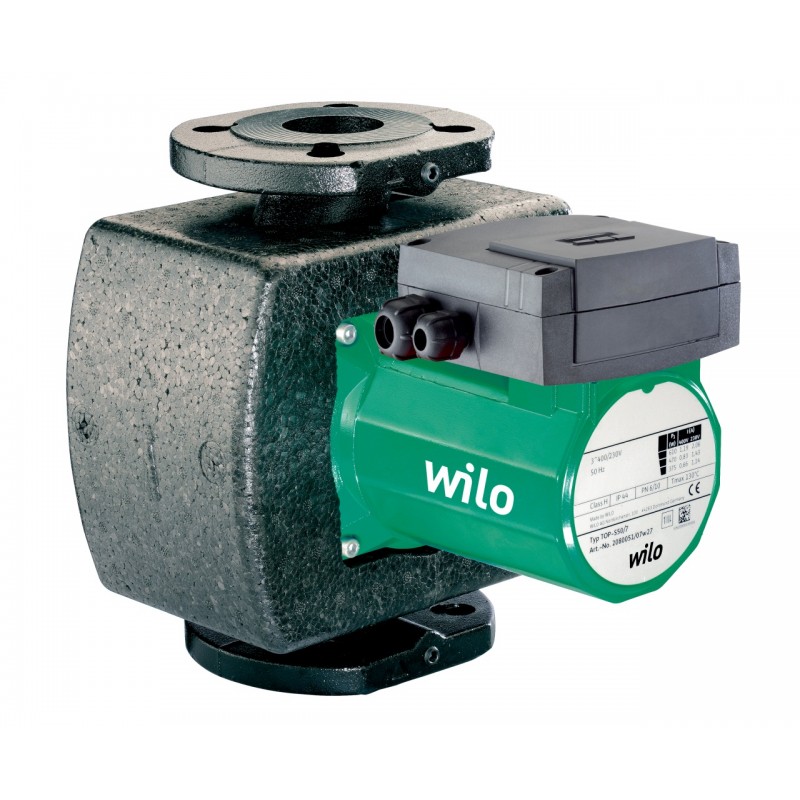

Циркуляционный насос с мокрым ротором, с резьбовым или фланцевым соединением

Cистемы водяного отопления, промышленные циркуляционные системы, системы кондиционирования и закрытые контуры охлаждения

Обозначение

Пример:	TOP-S 40/10
TOP-S	Стандартный насос (с резьбовым или с фланцевым соединением)
40/	Номинальный внутренний диаметр для подсоединения
10	Номинальный напор [м] при подаче  Q = 0 м3/ч

Технические характеристики
Допустимый диапазон температур: от –20 до +130 °C,
кратковременно (2 ч) до +140 °C (TOP-S 25/13, 80/15, 80/20: от -20 °C до +110 °C)

Электроподключение к сети:

• 1~230 В, 50 Гц (в зависимости от типа)
• 3~230 В, 50 Гц (штекер переключения опционально)
• 3~400 В, 50 Гц

Класс защиты IP X4D
Резьбовое‐ или фланцевое подсоединение (в зависимости от типа) Rp 1 до DN 100
Макс. рабочее давление при стандартном исполнении: 6/10 бар или 6 бар (специальное исполнение: 10 бар)

Режимы работы

• Переключение ступеней частоты вращения
• Ручное управление
• Настройка ступеней частоты вращения: 3 ступени частоты вращения (2 ступени частоты вращения у 1-фазных насосов с P₂ ≥ 350 Вт)
• Автоматическое управление

Встроенная защита обмотки от перегрева (только для насосов с P₂ ≤ 180 Вт)

Материалы

• Корпус насоса: Серый чугун
• Рабочее колесо: Синтетический материал
• Вал: Нержавеющая сталь
• Подшипники: металлографит

Комплект поставки

• Насос
• Теплоизоляция
• С уплотнениями для резьбового соединения
• Подкладные шайбы фланцевых болтов (при номинальных внутренних диаметрах для подсоединения DN 40 ‐ DN 65)
• Инструкция по монтажу и эксплуатации

Опции
Исполнение для особых напряжений по запросу.

Принадлежности

• Резьбовые соединения для резьбового подсоединения
• Контрфланцы при фланцевом подсоединении
• Компенсаторы
• Устройство отключения Wilo SK 602N/SK 622N для полной защиты электродвигателя
• Для насосов 3~400 В:
• Штекер переключения 3~230 В, 50 Гц (не TOP-S 80/15, TOP-S 80/20)
