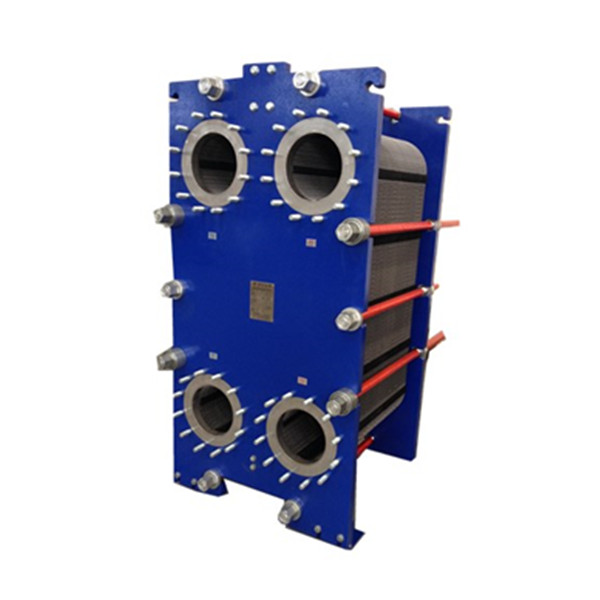

Разборный пластинчатый теплообменник Funke серия FP 04 - это уникальный аппарат, который производит передачу тепла от теплоносителя к теплоприемнику для проведения теплообменных операций с различными жидкими средами.

Предназначены для использования в системах отопления, горячего водоснабжения, кондиционирования жилых домов, промышленных зданий и для обеспечения определенных технологических процессов в пищевой промышленности. Как и весь модельный ряд теплообменников компании Funke 04 имеет девять несимметричных каналов под измененным углом шеврона, в связи с чем количество шиберов обоснованно уменьшено, а гидравлические потери сведены к минимуму.

КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ

Пластинчатый теплообменник Функе FP 04 с уплотнениями оснащен пакетом рифленых пластин с проходными отверстиями.
Благодаря расположению каждой второй пластины к поворотом под углом 180° формируется канал. Уплотнения, которые крепятся к каждой пластине механически (Clip-on) или приклеиваются, обеспечивают надежную герметизацию канала от утечек наружу и смешения со второй рабочей средой, участвующей в теплообмене. Пакет пластин равномерно зажимается между основной и прижимной плитами с помощью стяжных шпилек. Уплотнения пластинчатого теплообменника Функе FP 04 подвергаются на протяжении своего срока службы обычному процессу термической усталости. Поэтому в зависимости от условий эксплуатации пакет пластин необходимо несколько раз подтягивать до достижения минимального размера. Присоединения для подачи рабочих сред, участвующих в теплообмене, располагаются на основной плите, в случае многоходовых исполнений – на основной и прижимной плитах (см. cхемы распределения потоков). Наш ассортимент продукции включает одно- и многоходовые пластинчатые теплообменники с площадью теплообмена до 2000 м².
