Номинальный диаметр (DN), мм
|
15
|
Номинальное давление (PN), бар
|
16
|
Исполнение
|
WW
|
Назначение изделия
|

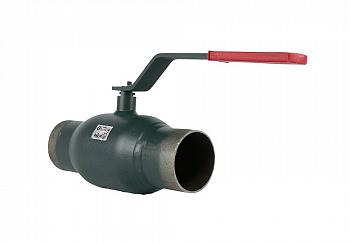

Краны шаровые типа RJIP – двухпозиционная запорная арматура, предназначенная для использования в отопительных и промышленных установках для жидких сред. Класс герметичности – А по ГОСТ 9544.Краны шаровые стальные типа RJIP в основном предназначены для воды наружных и внутренних тепловых сетей при температуре теплоносителя от минус 40 до 150 °С, в том числе для воды в контурах тепловых сетей в соответствии с требованиями к качеству сетевой воды по «Правила технической эксплуатации электрических станций и сетей Российской Федерации» (ПТЭ) пункт 4.8.40. Кран шаровой типа RJIP может быть установлен и эксплуатироваться при температуре окружающей среды от минус 40 °С при условии принятия мер, гарантирующих обеспечение режимов работы крана в пределах его технических характеристик. Самообжимная конструкция уплотнения шара, представляющая собой специальные пружины с двумя кольцами из фторопласта, армированного углеволокном, обеспечивает необходимую плотность прилегания к шару крана и оптимальный момент, требуемый для поворота шара.
|
Пропускная способность Kvs, м³/ч
|
11
|
Материал корпуса
|
сталь
|
Комплектность
|
В комплект поставки входит:
кран шаровой типа RJIP;
паспорт.
|
Код группы
|
JiP-R-WW
|
Рабочая среда
|
Вода теплосетевая
|
Серия
|
JiP-R Standard WW
|
Присоединение к трубопроводу
|
приварное
|
Температура рабочей среды, °С
|
от -40 до 150 °C
|
Гарантийные обязательства
|
Изготовитель/продавец гарантирует соответствие кранов шаровых типа RJIP техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы кранов шаровых типа RJIP при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах.
|
Герметичность затвора (объем протечки / класс герметичности)
|
Класс герметичности А согласно ГОСТ 9544
|
Материал патрубка
|
Углеродистая сталь
|
Материал седла
|
PTFE +20% С
|
Температура окружающей среды, °C
|
от -40 до 70 °C
|
Уплотнение штока
|
EPDM
|
Управление
|
рукоятка
|
Фланец (в модификациях с фланцем)
|
Углеродистая сталь
|
Масса, кг, не более
|
0.68
|
