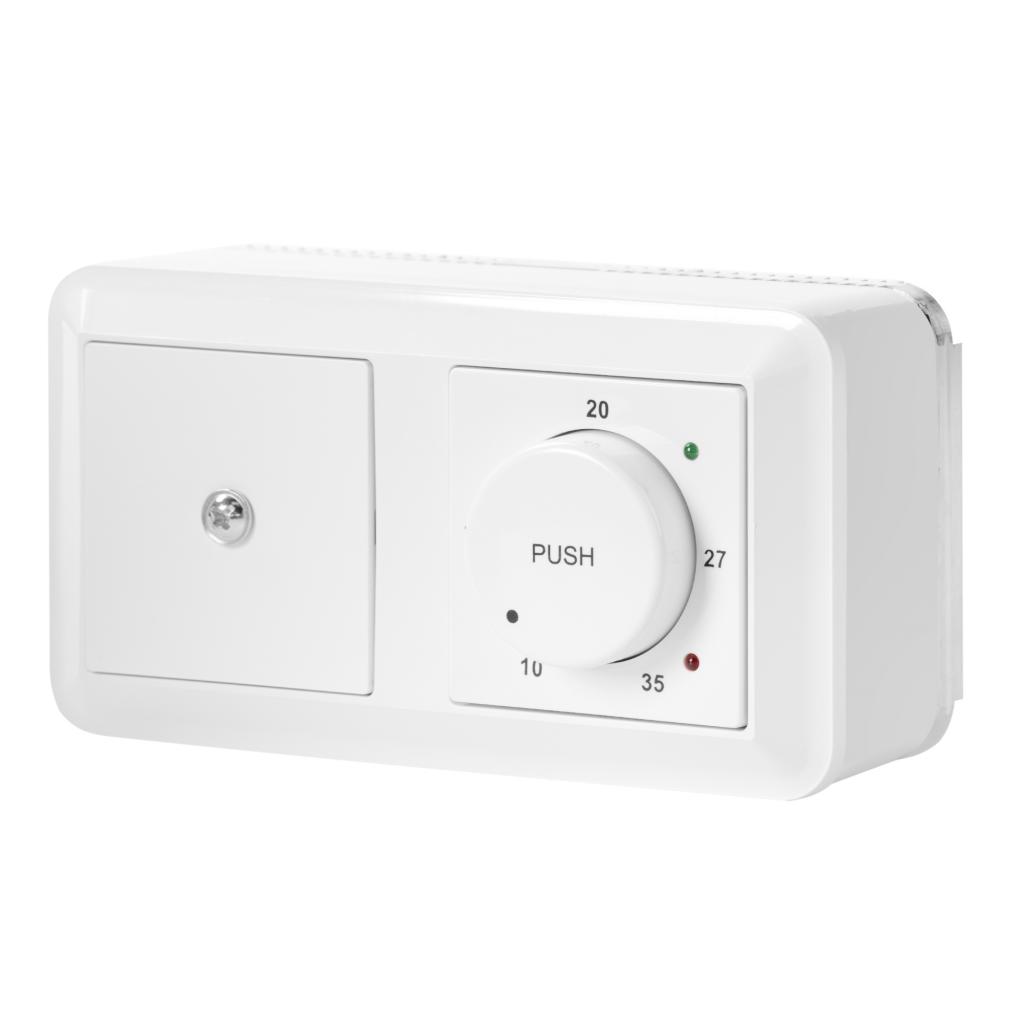

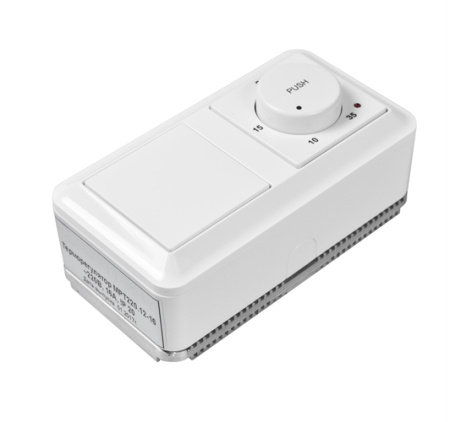

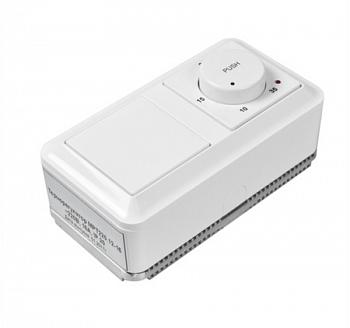

Cимисторный регулятор температуры МРТ220.12-16 предназначен для поддержания заданной температуры с помощью изменения мощности электрического нагревателя, работающего от сети 220 В. Переключение нагрузки производится симистором в тот момент, когда ток и напряжение на нагревателе равно нулю. Это исключает возникновение электромагнитных помех и увеличивает срок службы нагревателей.
В МРТ220.12-16 нет защиты от включения нагревателя при отключенном вентиляторе, поэтому рекомендуется предусмотреть такую защиту при подключении регулятора в вентиляционную систему.
Для измерения температуры используется канальный датчик ТД1 или его комнатный аналог КТД1.

• Снять круглую пластиковую ручку, задающего потенциометра, потянув ее вверх.
• Выкрутить два самореза, крепящие пластмассовую квадратную накладку, далее снять пластмассовые накладку и рамку, вместе с заглушкой, потянув их вверх.
• Выкрутить два крепежных самореза, соединяющих регулятор с корпусом, и вынуть его из корпуса на длину соединительных проводов.
• Аккуратно проделать в корпусе регулятора отверстия для проводов вентилятора, нагревателей и датчика температуры.
• Присоединить провода согласно схеме подключения.
• Прикрепить корпус терморегулятора к стене при помощи шурупов.
• Заправить соединительные провода в корпус и установить на место регулятор.
• Далее произвести сборку в обратной последовательности.
