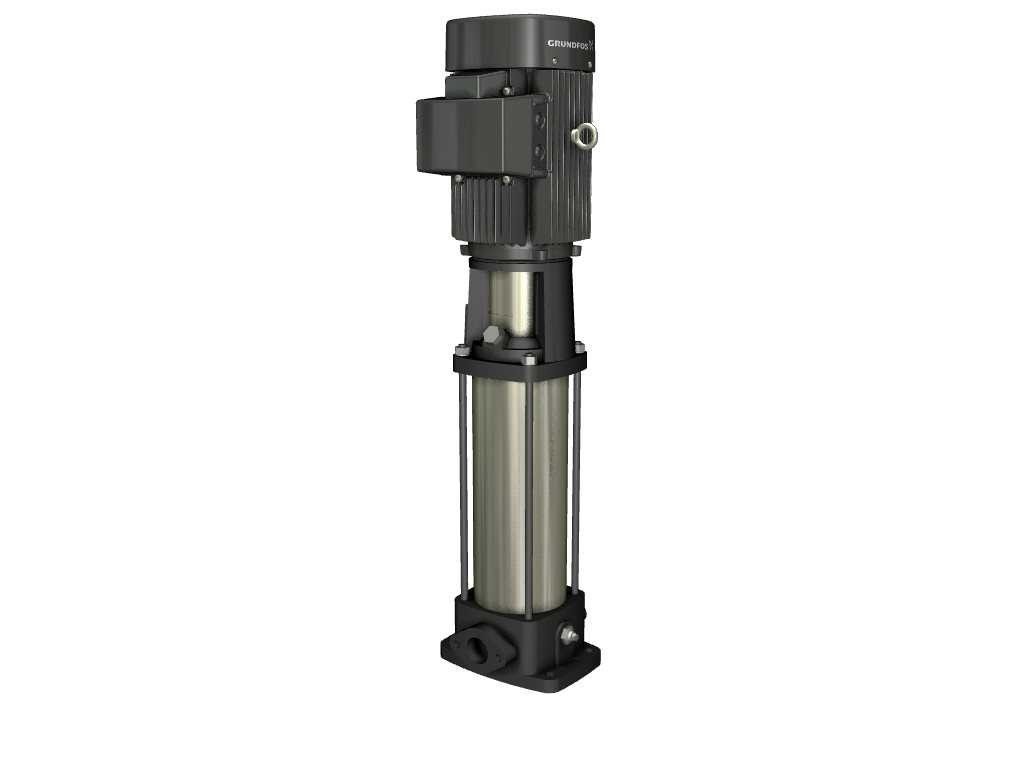

Вертикальный многоступенчатый насос CR 5-8 96517009

Код товара

11002

Производитель

Grundfos

Страна изготовления

Россия

Напряжение питания, В

380/400

Тип присоединения

Резьбовое

Диаметр подключения

DN32 (1 1/4")

В наличии

76 764 руб.

шт.

В корзину

Купить в один клик

(0)

Сравнение

Описание:

Вертикальный, многоступенчатый центробежный насос CR Grundfos со всасывающим и нагнетательным патрубками, расположенными на одном уровне (т. н. "ин-лайн"), что обеспечивает возможность установки в горизонтальной однотрубной системе. Материал частей насосов контактирующих с жидкостью, высококачественная нержавеющая сталь. Картриджное уплотнение вала обеспечивает высокую надёжность, безопасность сборки, лёгкое обслуживание и доступ. Насос состоит из основания и головной части. Промежуточные камеры и цилиндрический кожух соединены между собой, а так же с основанием и головной частью насоса при помощи стяжных болтов. Вращение передаётся через разъёмную муфту. Подсоединение к трубопроводу с помощью сочетания фланцев DIN-ANSI-JIS.

Насос оснащен асинхронным электродвигателем на лапах, с воздушным охлаждением. Насосы CR, CRI, CRN поставляются со стандартным асинхронным двухполюсным электродвигателем закрытого типа с вентиляторным охлаждением. В стандартном исполнении все насосы имеют трехфазный электродвигатель MG. Для насосов с мощностью 0.37-2.2 кВт возможно исполнение с однофазным электродвигателем (1х220-230/240). Однофазные электродвигатели имеют встроенное тепловое реле для защиты от перегрузки. Трехфазные электродвигатели должны подключаться к пускателю электродвигателя в соответствии с местными нормами и правилами. Трехфазные электродвигатели фирмы Grundfos мощностью 3 кВт и более имеют встроенный термистор (PTC).

Области применения:

фильтрация и перекачивание воды для станций водоснабжения;
распределение воды из водоснабжающих станций;
повышение давления в магистральных трубопроводах;
повышение давления в системах водоснабжения высотных зданий, гостиничных комплексов и т.п.

Повышение давления:

в системах холодного и горячего водоснабжения для технологических целей;
на автомойках;
в системах пожаротушения;
в моечных установках и очистных сооружениях.

Перекачивание:

в системах охлаждения, системах кондиционирования воздуха;
в системах охлаждения инструмента металлорежущих станков (подача смазочно-охлаждающей жидкости);
рыбоводстве;
растворов масел и спиртов;
слабых растворов кислот и щелочей;
гидромелиорация полей (орошение, полив)

Подробнее

Характеристики
Отзывы

Наименование продукта	CR 5-8 A-A-A-V-HQQV
№ продукта	96517009
Технические данные
Скорость насоса, при которой расчитаны его характеристики	2853 об/м
Номинальный расход	5.8 м³/ч
Номинальный напор	40.3 м
Head max	56.5 м
Ступени	8
Рабочие колеса	8
Число рабочих колес с уменьшенным диаметром	0
Low NPSH	N
Расположение насоса при монтаже	ВЕРТИКАЛЬН.
Тип установки уплотнения	Одинарное
Код торцевого уплотнения вала	HQQV
Сертификаты на шильдике	CE, EAC
Допуски по рабочим хар-кам	ISO9906:2012 3B
Тип исполнения	A
Модель	A
Материалы
Основание и головная часть	Чугун
Основание и головная часть, EN/DIN	EN 1561 EN-GJL-200
Основание и головная часть,AISI/ASTM	ASTM A48-25B
Рабочее колесо	Нержавеющая сталь
Рабочее колесо, EN/DIN	EN 1.4301
Рабочее колесо, AISI/ASTM	AISI 304
Код материала	A
Код резины	V
Подшипник	SIC
Монтаж
Максимальная температура окружающей среды	60 °C
Макс. рабочее давление	16 бар
Макс. давление при заданной темп-ре	16 бар / 90 °C
Макс. давление при заданной темп-ре	16 бар / -20 °C
Трубное присоединение	Oval / Rp
Размер всасывающего патрубка	1 1/4 inch
Размер напорного патрубка	1 1/4 inch
Допустимое давление	PN 16
Размер фланца электродвигателя	FT100
Код присоединения	A
Жидкость
Рабочая жидкость	Вода
Диапазон температур жидкости	-20 .. 90 °C
Температура перекачиваемой жидкости	20 °C
Плотность	998.2 кг/м³
Данные электрооборудования
Стандарт электродвигателя	IEC
Тип электродвигателя	80C
Класс энергоэфф-ти	IE3
Номинальная мощность - P2	1.1 кВт
Энергия (Р2), необходимая для насоса	1.1 кВт
Частота питающей сети	50 Hz
Номинальное напряжение	3 x 220-240D/380-415Y В
Номинальный ток	4.35/2.50 A
Пусковой ток	450-500 %
Cos фи - характеристика мощности	0.83-0.76
Номинальная скорость	2840-2870 об/м
Энергоэффективность	IE3 82,7%
Эффективность электродвигателя при полной нагрузке	82.7 %
Эффективность двигателя при 3/4 нагрузки	84.6 %
Эффективность электродвигателя при 1/2 нагрузки	85.4 %
Количество полюсов	2
Степень защиты (IEC 34-5)	55 Dust/Jetting
Класс изоляции (IEC 85)	F
Защита электродвигателя	Отсутс.
Номер электродвигателя	85U05105
Система управления
Преобразователь частоты	NONE
Другое
Минимальный индекс эффективности, MEI ≥	0.57
Вес(Нетто)	26.3 кг
Вес(Брутто)	29.1 кг
Объем поставки	0.074 м³
