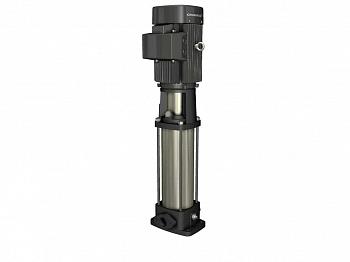

Наименование продукта
|
CR 15-6 A-A-A-V-HQQV
|
№ продукта
|
96501999
|
Технические данные
|
Скорость насоса, при которой расчитаны его характеристики
|
2919 об/м
|
Номинальный расход
|
17 м³/ч
|
Номинальный напор
|
67.3 м
|
Head max
|
84.7 м
|
Ступени
|
6
|
Рабочие колеса
|
6
|
Число рабочих колес с уменьшенным диаметром
|
0
|
Low NPSH
|
N
|
Расположение насоса при монтаже
|
ВЕРТИКАЛЬН.
|
Тип установки уплотнения
|
Одинарное
|
Код торцевого уплотнения вала
|
HQQV
|
Сертификаты на шильдике
|
CE, EAC
|
Допуски по рабочим хар-кам
|
ISO9906:2012 3B
|
Тип исполнения
|
A
|
Модель
|
A
|
Материалы
|
Основание и головная часть
|
Чугун
|
Основание и головная часть, EN/DIN
|
EN 1561 EN-GJL-200
|
Основание и головная часть,AISI/ASTM
|
ASTM A48-25B
|
Рабочее колесо
|
Нержавеющая сталь
|
Рабочее колесо, EN/DIN
|
EN 1.4301
|
Рабочее колесо, AISI/ASTM
|
AISI 304
|
Код материала
|
A
|
Код резины
|
V
|
Подшипник
|
SIC
|
Монтаж
|
Максимальная температура окружающей среды
|
60 °C
|
Макс. рабочее давление
|
10 бар
|
Макс. давление при заданной темп-ре
|
10 бар / 90 °C
|
Макс. давление при заданной темп-ре
|
10 бар / -20 °C
|
Трубное присоединение
|
Oval / Rp
|
Размер всасывающего патрубка
|
2 inch
|
Размер напорного патрубка
|
2 inch
|
Допустимое давление
|
PN 10
|
Размер фланца электродвигателя
|
FF265
|
Код присоединения
|
A
|
Жидкость
|
Рабочая жидкость
|
Вода
|
Диапазон температур жидкости
|
-20 .. 90 °C
|
Температура перекачиваемой жидкости
|
20 °C
|
Плотность
|
998.2 кг/м³
|
Данные электрооборудования
|
Стандарт электродвигателя
|
IEC
|
Тип электродвигателя
|
132SC
|
Класс энергоэфф-ти
|
IE3
|
Номинальная мощность - P2
|
5.5 кВт
|
Энергия (Р2), необходимая для насоса
|
5.5 кВт
|
Частота питающей сети
|
50 Hz
|
Номинальное напряжение
|
3 x 380-415D В
|
Номинальный ток
|
11:00 AM
|
Пусковой ток
|
1080-1180 %
|
Cos фи - характеристика мощности
|
0.87-0.82
|
Номинальная скорость
|
2920-2940 об/м
|
Энергоэффективность
|
IE3 89,2%
|
Эффективность электродвигателя при полной нагрузке
|
89.2 %
|
Эффективность двигателя при 3/4 нагрузки
|
90.0 %
|
Эффективность электродвигателя при 1/2 нагрузки
|
89.6 %
|
Количество полюсов
|
2
|
Степень защиты (IEC 34-5)
|
55 Dust/Jetting
|
Класс изоляции (IEC 85)
|
F
|
Защита электродвигателя
|
PTC
|
Номер электродвигателя
|
85U17417
|
Система управления
|
Преобразователь частоты
|
NONE
|
Другое
|
Минимальный индекс эффективности, MEI ≥
|
0.70
|
Вес(Нетто)
|
91 кг
|
Вес(Брутто)
|
113 кг
|
Объем поставки
|
0.285 м³
|
