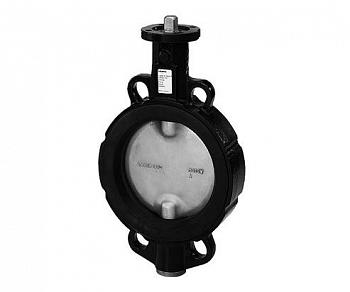

VKF46.80 Дисковый поворотный затвор БАТТЕРФЛЯЙ Siemens

Код товара

4397

Производитель

Siemens

Диаметр подключения

DN80

Тип присоединения

Фланцевое

Kvs*

420

Под заказ

35 700 руб.

шт.

В корзину

Купить в один клик

(0)

Сравнение

Описание:

ТИП VKF46

Дисковые поворотные затворы Siemens VKF 46 (клапаны - бабочка, баттерфляй) предназначены для закрытых и открытых контуров систем отопления, вентиляции и кондиционировании воздуха в судостроении и на гидроэлектростанциях.

Клапаны DN40..DN600 c Kvs от 50 до 29300 м³/ч.
Возможная среда: Холодная вода, питьевая вода, теплая вода, прохладная вода, соляной раствор, мягкая вода, вода с антифризом, воздух, -10..120°C.
Двухточечное управление (открыт/закрыт) или 3-х точечное.
Возможность установки между фланцами на 6, 10 и 16 бар.
Управление осуществляется с помощью электроприводов Siemens, возможна ручная регулировка до DN400 с использованием ручек серии ASK46...
Клапаны Сименс VKF46 совместимы с электроприводами Siemens SQL36..., SAL...
Корпус клапана - из серого чугуна (EN-GJL-250) до DN300 или EN-GJS-400-15 (для DN350-600). Диск клапана - нержавеющая сталь 1.4016 (до DN300), никелированная сталь St 52.3 (DN300-600). Шток - нержавеющая сталь 1.4104.

Подробнее

Характеристики
Документация
Отзывы

Свойство	Значение
Угол поворота	90 °
Материал внутренних частeй клапана	Нержавеющая сталь
Температура среды	-10...120 °C
Допустимое рабочее давление	1600 кПа
Материал корпуса клапана	Чугун EN-GJL-250
Класс PN	PN 16
Требуется комплект для монтажа	ASK33N SQK33.00: ASK33

Тип	Описание	DN	Kvs	Класс PN	Требуется комплект для монтажа	SQL 35../ 85..> Δps	SQL 36E 50F04 Δps	SQL 36E 50F05 Δps	SQL 36E 65 Δps	SQL 36E 110 Δps	SQL 36E 160 Δps
VKF46.40	Клапаны баттерфляй, фланцевые, PN6/10/16, DN40, kvs 50, Плотное закрытие	40	50 м³/ч	PN 16	ASK35.1	1600 кПа	1600 кПа
VKF46.50	Клапаны баттерфляй, фланцевые, PN6/10/16, DN50, kvs 85, Плотное закрытие	50	85 м³/ч	PN 16	ASK35.1	1600 кПа	1600 кПа
VKF46.65	Клапаны баттерфляй, фланцевые, PN6/10/16, DN65, kvs 215, Плотное закрытие	65	215 м³/ч	PN 16	ASK35.1	1600 кПа	1600 кПа
VKF46.80	Клапаны баттерфляй, фланцевые, PN6/10/16, DN80, kvs 420, Плотное закрытие	80	420 м³/ч	PN 16	ASK35.2	1600 кПа		1600 кПа
VKF46.100	Клапаны баттерфляй, фланцевые, PN6/10/16, DN100, kvs 800, Плотное закрытие	100	800 м³/ч	PN 16	ASK35.2	1600 кПа		1600 кПа
VKF46.125	Клапаны баттерфляй, фланцевые, PN6/10/16, DN125, kvs 1010, Плотное закрытие	125	1010 м³/ч	PN 16	ASK35.2	1000 кПа		1000 кПа
VKF46.150	Клапаны баттерфляй, фланцевые, PN6/10/16, DN150, kvs 2100, Плотное закрытие	150	2100 м³/ч	PN 16	Прямой				1600 кПа
VKF46.200	Клапаны баттерфляй, фланцевые, PN6/10/16, DN200, kvs 4000, Плотное закрытие	200	4000 м³/ч	PN 16	Прямой				1000 кПа
VKF46.250	Клапаны баттерфляй, фланцевые, PN6/10/16, DN250, kvs 6400, Плотное закрытие	250	6400 м³/ч	PN 16	Прямой					1000 кПа
VKF46.300	Клапаны баттерфляй, фланцевые, PN6/10/16, DN300, kvs 8500, Плотное закрытие	300	8500 м³/ч	PN 16	Прямой					1000 кПа
VKF46.350	Клапаны баттерфляй, фланцевые, PN6/10/16, DN350, kvs 11500, Плотное закрытие	350	11500 м³/ч	PN 16	Прямой					600 кПа
VKF46.350TS	Клапаны баттерфляй, фланцевые, PN6/10/16, DN350, kvs 11500, Плотное закрытие	350	11500 м³/ч	PN 16	Прямой						1000 кПа
VKF46.400	Клапаны баттерфляй, фланцевые, PN6/10/16, DN400, kvs 14500, Плотное закрытие	400	14500 м³/ч	PN 16	Прямой					300 кПа
VKF46.400TS	Клапаны баттерфляй, фланцевые, PN6/10/16, DN400, kvs 14500, Плотное закрытие	400	14500 м³/ч	PN 16	Прямой						1000 кПа
VKF46.450	Клапаны баттерфляй, фланцевые, PN6/10/16, DN450, kvs 20500, Плотное закрытие	450	20500 м³/ч	PN 16	Прямой						300 кПа
VKF46.450TS	Клапаны баттерфляй, фланцевые, PN6/10/16, DN450, kvs 20500, Плотное закрытие	450	20500 м³/ч	PN 16	Прямой						1000 кПа
VKF46.500	Клапаны баттерфляй, фланцевые, PN6/10/16, DN500, kvs 21000, Плотное закрытие	500	21000 м³/ч	PN 16	Прямой						300 кПа
VKF46.500TS	Клапаны баттерфляй, фланцевые, PN6/10/16, DN500, kvs 21000, Плотное закрытие	500	21000 м³/ч	PN 16	Прямой						1000 кПа
VKF46.600	Клапаны баттерфляй, фланцевые, PN6/10/16, DN600, kvs 29300, Плотное закрытие	600	29300 м³/ч	PN 16	Прямой						300 кПа
VKF46.600TS	Клапаны баттерфляй, фланцевые, PN6/10/16, DN600, kvs29300, Плотное закрытие	600	29300 м³/ч	PN 16	Прямой						1000 кПа
