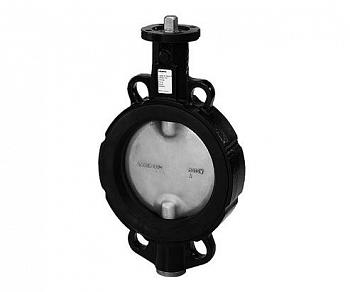

VKF46.65 Дисковый поворотный затвор БАТТЕРФЛЯЙ Siemens

Код товара

4396

Производитель

Siemens

Диаметр подключения

DN65

Тип присоединения

Фланцевое

Под заказ

42 155 руб.

шт.

В корзину

Купить в один клик

(0)

Сравнение

Описание:

ТИП VKF46

Дисковые поворотные затворы Siemens VKF 46 (клапаны - бабочка, баттерфляй) предназначены для закрытых и открытых контуров систем отопления, вентиляции и кондиционировании воздуха в судостроении и на гидроэлектростанциях.

Клапаны DN40..DN600 c Kvs от 50 до 29300 м³/ч.
Возможная среда: Холодная вода, питьевая вода, теплая вода, прохладная вода, соляной раствор, мягкая вода, вода с антифризом, воздух, -10..120°C.
Двухточечное управление (открыт/закрыт) или 3-х точечное.
Возможность установки между фланцами на 6, 10 и 16 бар.
Управление осуществляется с помощью электроприводов Siemens, возможна ручная регулировка до DN400 с использованием ручек серии ASK46...
Клапаны Сименс VKF46 совместимы с электроприводами Siemens SQL36..., SAL...
Корпус клапана - из серого чугуна (EN-GJL-250) до DN300 или EN-GJS-400-15 (для DN350-600). Диск клапана - нержавеющая сталь 1.4016 (до DN300), никелированная сталь St 52.3 (DN300-600). Шток - нержавеющая сталь 1.4104.

Подробнее

Характеристики
Документация
Отзывы

Свойство	Значение
Угол поворота	90 °
Материал внутренних частeй клапана	Нержавеющая сталь
Температура среды	-10...120 °C
Допустимое рабочее давление	1600 кПа
Материал корпуса клапана	Чугун EN-GJL-250
Класс PN	PN 16
Требуется комплект для монтажа	ASK33N SQK33.00: ASK33

Тип	описание	DN	Kvs	Класс PN	Требуется комплект для монтажа	Скорость утечки	SAL..	SQL	SQL
							T10 Δps	33../83.. Δps	35../85.. Δps
VKF41.40	Клапаны баттерфляй, фланцевые, PN6/10/16, DN40, kvs 50	40	50 м³/ч	PN 16	ASK33N	0.22%	500 кПа	500 кПа
					SQK33.00:	of k_vs
					ASK33
VKF41.50	Клапаны баттерфляй, фланцевые, PN6/10/16, DN50, kvs 80	50	80 м³/ч	PN 16	ASK33N	0.14%	500 кПа	500 кПа
						от k_vs
VKF41.65	Клапаны баттерфляй, фланцевые, PN6/10/16, DN65, kvs 200	65	200 м³/ч	PN 16	ASK33N	0.09%	500 кПа	500 кПа

						от k_vs
VKF41.80	Электромагнитный привод, 200 N, 5.5мм, AC 230 В, 1.5м, 3P	80	400 м³/ч	PN 16	ASK33N	0.06%	500 кПа	500 кПа
						of k_vs
VKF41.100	Клапаны баттерфляй, фланцевые, PN6/10/16, DN100, kvs 760	100	760 м³/ч	PN 16	ASK33N	0.04%	500 кПа	500 кПа
						от k_vs
VKF41.125	Клапаны баттерфляй, фланцевые, PN6/10/16, DN125, kvs 1000	125	1000 м³/ч	PN 16	ASK33N	0.04%	300 кПа	300 кПа
						от k_vs
VKF41.150	Клапаны баттерфляй, фланцевые, PN6/10/16, DN150, kvs 2100	150	2100 м³/ч	PN 16	ASK33N	0.02%	250 кПа	250 кПа	500 кПа
						of k_vs
VKF41.200	Клапаны баттерфляй, фланцевые, PN6/10/16, DN200, kvs 4000	200	4000 м³/ч	PN 16	ASK33N	0.01%	125 кПа	150 кПа
						of k_vs
