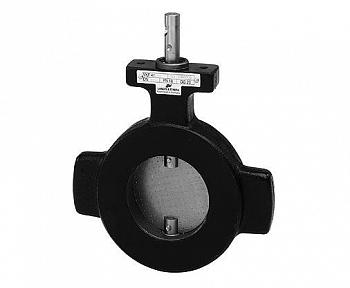

VKF41.50 Дисковый поворотный затвор БАТТЕРФЛЯЙ Siemens

Код товара

4377

Производитель

Диаметр подключения

DN50 (2")

Тип присоединения

Фланцевое

Под заказ

22 048 руб.

шт.

Купить в один клик

(0)

Сравнение

ТИП VKF41
Дисковые поворотные затворы Siemens VKF 41 (клапаны - бабочка, баттерфляй) предназначены только для закрытых контуров систем отопления.

Клапаны DN40..DN200 c Kvs от 50 до 4000 м³/ч.
Среда – вода, вода с антифризом, -10..120°C
Используется в качестве контрольного или отсечного клапана в системах отопления, водоснабжения, вентиляции и кондиционирования воздуха.
Двухточечное управление (открыт/закрыт).
Возможность установки между фланцами на 6, 10 и 16 бар.
Каждый клапан поставляется с 4-мя центровочными муфтами для удобства монтажа между фланцами PN 10 и PN 16.
Управление осуществляется только с помощью электроприводов Siemens, возможность ручной регулировки не предусмотрена.
Клапаны Сименс VKF41 совместимы с электроприводами Siemens SAL..T10 и SAL..T20.
Корпус клапана - из серого чугуна (EN-GJL-250). Диск клапана - нержавеющая сталь 1.4016, шток - нержавеющая сталь 1.4104, уплотнение - EPDM.
Допустимые позиции установки: любая, кроме штоком вниз.

Подробнее

Свойство	Значение
Угол поворота	90 °
Материал внутренних частeй клапана	Нержавеющая сталь
Температура среды	-10...120 °C
Допустимое рабочее давление	1600 кПа
Материал корпуса клапана	Чугун EN-GJL-250
Класс PN	PN 16
Требуется комплект для монтажа	ASK33N SQK33.00: ASK33

Тип	описание	DN	Kvs	Класс PN	Требуется комплект для монтажа	Скорость утечки	SAL.. T10 Δps	SQL 33../83.. Δps	SQL 35../85.. Δps
VKF41.40	Клапаны баттерфляй, фланцевые, PN6/10/16, DN40, kvs 50	40	50 м³/ч	PN 16	ASK33N SQK33.00: ASK33	0.22% of k_vs	500 кПа	500 кПа
VKF41.50	Клапаны баттерфляй, фланцевые, PN6/10/16, DN50, kvs 80	50	80 м³/ч	PN 16	ASK33N	0.14% от k_vs	500 кПа	500 кПа
VKF41.65	Клапаны баттерфляй, фланцевые, PN6/10/16, DN65, kvs 200	65	200 м³/ч	PN 16	ASK33N	0.09% от k_vs	500 кПа	500 кПа
VKF41.80	Электромагнитный привод, 200 N, 5.5мм, AC 230 В, 1.5м, 3P	80	400 м³/ч	PN 16	ASK33N	0.06% of k_vs	500 кПа	500 кПа
VKF41.100	Клапаны баттерфляй, фланцевые, PN6/10/16, DN100, kvs 760	100	760 м³/ч	PN 16	ASK33N	0.04% от k_vs	500 кПа	500 кПа
VKF41.125	Клапаны баттерфляй, фланцевые, PN6/10/16, DN125, kvs 1000	125	1000 м³/ч	PN 16	ASK33N	0.04% от k_vs	300 кПа	300 кПа
VKF41.150	Клапаны баттерфляй, фланцевые, PN6/10/16, DN150, kvs 2100	150	2100 м³/ч	PN 16	ASK33N	0.02% of k_vs	250 кПа	250 кПа	500 кПа
VKF41.200	Клапаны баттерфляй, фланцевые, PN6/10/16, DN200, kvs 4000	200	4000 м³/ч	PN 16	ASK33N	0.01% of k_vs	125 кПа	150 кПа	300 кПа
