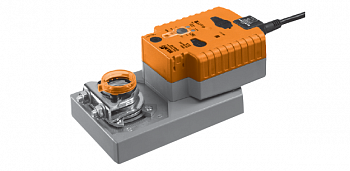

Электропривод со встроенным конденсатором для управления воздушными заслонками, выполняющими охранные и другие дополнительные функции в системах вентиляции и кондиционирования воздуха зданий и лабораторий.
- Для управления воздушными заслонками площадью приблиз. до 8,0 м2.
- Крутящий момент 40 Нм.
- Номинальное напряжение 24 В ~/=.
- Управление: плавное 0…10 В =.
- Сигнал обратной связи 2…10 В =.
- Расчетный срок службы конденсатора 15 лет.
Принцип действия
Belimo GK24A-SR поворотный привод Белимо перемещается в заданное положение, одновременно с этим заряжается встроенный конденсатор (откр/закр). При прекращении подачи питания заслонка перемещается в предустановленное охранное положение за счет энергии, запасенной в конденсаторе. Привод управляется стандартным сигналом
0…10 В=, которым устанавливается необходимое положение привода. Сигнал обратной связи определяет положение привода 0…100%.
Время предварительной зарядки
В случае привода со встроенным конденсатором требуется определенное время для зарядки конденсатора. Это время для зарядки конденсатора до уровня, позволяющего приводу работать. В этом случае зарядки хватит на то, чтоб при отключении питания привод повернет заслонку из текущего положения в предустановленное охранное положение.
Время предварительной зарядки зависит от продолжительности нахождения привода без подключения питания.
- Условия поставки (конденсатор) Электропривод Belimo GK24A-SR поставляется с завода-изготовителя в полностью разряженном состоянии. Для приведение его в рабочее состояние (заряда конденсатора определенного уровня) необходимое время предварительной зарядки составляет 20 сек.
- Простая установка Электропривод воздушной заслонки Belimo GK24A-SR устанавливается непосредственно на вал заслонки при помощи универсального захвата, снабжается фиксатором, предотвращающим вращение корпуса электропривода.
- Высокая функциональная надежность Электропривод воздушной заслонки Белимо GK24A-SR защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.
- Ручное управление Возможно ручное управление при помощи кнопки с самовозвратом (при нажатой кнопке редуктор выводится из зацепления) Первоначальное положение / Старт Универсальный захват привода установлен на заводе-изготовителе на 0°. При подаче питания привод занимает выбранное положение.
