Автоматические балансировочные клапаны серии ASV — регуляторы постоянства перепада давлений, предназначенные для гидравлической балансировки трубопроводных систем тепло- и холодоснабжения при переменных расходах проходящей через них среды в диапазоне от 0 до 100%.

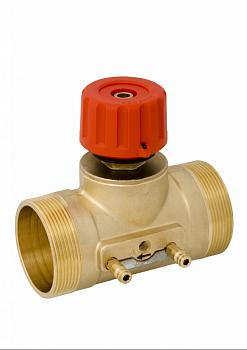

Ручной запорно-балансировочный клапан ASV-I может применяться в следующих случаях: с его помощью можно перекрыть поток перемещаемой по трубопроводу среды, сбалансировать гидравлику трубопроводной сети путем изменения пропускной способности клапана за счет ограничения степени его открытия (величины подъема штока) и присоединить импульсную трубку от регуляторов ASV-PV (ASV-P). Регулирование постоянного перепада давлений происходит за счет встроенной диафрагмы, установленной на заводе, что не требует дополнительных операций при монтаже.
Клапан ASV-I оснащен двумя измерительными ниппелями, с помощью которых можно измерить расход. Клапан имеет линейную характеристику регулирования. Его работа не зависит от колебаний давления в системе. Монтируется на подающем стояке системы. При этом на головном трубопроводе системы рекомендуется устанавливать фильтр типа FV.
Технические характеристики:
• Диаметр (DN), мм: 50.
• Номинальное давление (PN),бар: 16.
• Максимально допустимый перепад давлений, бар: 1,5.
• Рабочая среда: Вода и водные растворы гликолей для закрытых систем тепло- и холодоснабжения.
• Температура рабочей среды, °С: -10…+120
• Резьба штуцеров для присоединения к трубопроводу, дюймы: G 2 1/4 A
• Пропускная способность KVs, м³/ч: 16.
Спецификация материалов:
• Корпус: латунь.
• Конус клапана: DZR латунь.
• Мембрана и уплотнение: EPDM.
