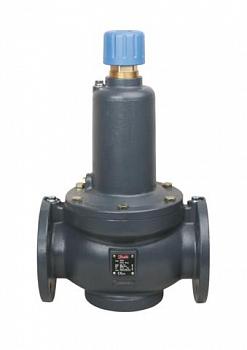

APF 003Z5774
Автоматические балансировочные клапаны серий APF – регуляторы постоянства перепада давлений, предназначенные для гидравлической балансировки трубопроводных систем тепло- и холодоснабжения при переменных расходах проходящей через них среды в диапазоне от 0 до 100%.
APF может быть настроен на перепад давлений:
- от 0,2 бар (20 кПа) до 0,4 бар (40 кПа). При поставке он установлен на 0,3 бар (30 кПа).
- от 0,35 бар (35 кПа) до 0,75 бар (75 кПа). При поставке он установлен на 0,6 бар (60 кПа).
- от 0,60 бар (60 кПа) до 1 бар (100 кПа). При поставке он установлен на 0,8 бар (80 кПа).
Клапан APF обычно используется в системах теплохолодоснабжения вентиляционных установок.
Клапаны APF имеют синюю рукоятку и устанавливаются на обратном трубопроводе (стояке) системы. Помимо этого клапаны могут перекрывать поток.
Для применения совместно с запорно-измерительным клапаном ASV-M в двухтрубных системах водяного отопления, где радиаторные регулирующие клапаны имеют устройство предварительной настройки их пропускной способности
Инженерная система
Отопление, Тепловые пункты
Масса нетто
50.5 кг
Страна происхождения
Россия
Диаметр
Ду 80
Строительная длина
310
Артикул
003Z5774
Пропускная способность
Kvs=48м3/ч
Перепад давления на клапане максимальный
2.5 бар
Давление опрессовки
25 бар
Диапазон перепада давления
0.6--1бар бар
Фланцы
EN 1092-2
Строительная высота
390 мм
Корпус
чугун GG25
Материал уплотнений штока
EPDM
Материал мембраны
EPDM
Индикация настройки
на шпинделе
Дренаж
встроенный дренажный кран
Ограничение настройки
Да
Полное закрытие
Да
Место установки клапана
на обратном трубопроводе
Температура теплоносителя мах
120 C
Фирма производитель
Danfoss A/S
Температура рабочей среды
от -10 до +120 oC
Область применения
предназначен для гидравлической балансировки трубопроводных систем тепло- и холодоснабжения
